Workstation di Refertazione a Doppio Monitor

Informazioni di sessione

  • Tipologia di prova

    Prova di costanza
    Ognuna delle prove di serie effettuate: per assicurare che la prestazione funzionale dell'apparecchio sia conforme ai criteri stabiliti; per consentire l'esame rapido delle variazioni nelle proprietà dei componenti dell'apparecchio

  • Protocollo

    Monitor

  • Versione

    V.2.3

  • Ultimo aggiornamento

    4 marzo 2021

Apparecchiatura controllata

  • Tipo

    Workstation di Refertazione a Doppio Monitor

  • Marca

    BRAND001

  • Modello

    MODEL#1

  • s/n Monitor

    01XX a sinistra 02XX a destra

  • Ubicazione

    Ambulatorio Senologia

Competenza

Elenco delle prove

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Quisque tellus lorem, mollis id egestas a, facilisis nec ipsum. Nulla et tincidunt nulla. Integer vel orci ac quam placerat imperdiet ut eu leo. Maecenas sed mi malesuada, tincidunt metus at, porttitor nunc. Donec volutpat ipsum vel orci interdum suscipit. Nunc lacinia vel massa in elementum.

Protocollo dei controlli di qualità effettuati su monitor dI workstation di refertazione in radiologia convenzionale e in mammografia
Test Valori di riferimento e tolleranze Procedura operativa Periodicità
Luce ambiente Luce ambiente inferiore a 10 lux a un metro dal monitor Misure effettuate con un optometro a 1 metro dalla superficie del montor Annuale
Distorsione geometrica (solo monitor CRT) Per ciascuna delle 2 direzioni del monitor (orizzontale e verticale) la deviazione standard delle misure deve essere < 2% Visualizzazione dell’immagine test “TG18-QC” e misurazione delle dimensioni dei quadrati presenti nell’immagine Annuale
Rumore e proprietà di contrasto Tutti i dettagli a basso contrasto dell’immagine test devono essere visibili Visualizzazione dell’immagine test “TG18-QC” e valutazione della visibilità dei dettagli a basso contrasto Annuale
Risoluzione spaziale e uniformità di risoluzione spaziale Le linee di risoluzione ad alto e basso contrasto devono essere chiaramente visibili e distinguibili fra loro senza alcun tipo di artefatto. I dettagli "Cx" visibili devono essere 0 ≤ Cx ≤ 4 per monitor di classe prima e 0 ≤ Cx ≤ 6 per monitor di classe seconda. Visualizzazione delle immagini test “TG18-LPH” e “TG18-LPV” e valutazione della visibilità delle linee di risoluzione. Visualizzazione dell'immagine test "TG18-QC” e valutazione della visibilità dei dettagli "Cx" Annuale
Artefatti “Target” a basso contrasto tutti visibili tranne i più piccoli Visualizzazione dell’immagine test “TG18-AFC” e valutazione della visibilità dei “target” a basso contrasto Annuale
Intervallo di luminanza Luminanza Max/Luminanza Minima ≥ 250 e LMAX ≥ 170 Kcd/m2 Visualizzazione delle immagini test “TG18-LN12- 01” e “TG18- LN12-18” e misurazione delle relative luminanze con un “luminance meter” Annuale
Funzione di trasferimento della scala dei grigi La “Funzione di trasferimento della scala dei grigi” del monitor deve essere entro ±10% della funzione di trasferimento della scala dei grigi dello “standard DICOM 3.14” Visualizzazione delle immagini test “TG18-LN12- #” (18 immagini a diversa luminanza) e misurazione delle luminanze di ciascuna immagine con un “luminance meter” Annuale
Uniformità di luminanza La massima deviazione di luminanza [(LMAX – LMIN)/LCentro] deve essere < 10% Visualizzazione delle immagini test “TG18- UNL10” e “TG18- UNL80” e misurazione, con un “luminance meter”, delle relative luminanze in diverse posizioni delle immagini (al centro e nei 4 angoli) Annuale

Documenti tecnici di riferimento

  • 1 “European Guidelines for Quality Assurance in Breast Cancer Screening and Diagnosis”, Commission of European Communities, 2006
  • 2 REPORT No. 03 “Assessment of Display Performance for Medical Imaging Systems”, American Association of Physicists in Medicine (AAPM), Task Group 18, 2005
Trasparenza

Risultati

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut porta, risus ut pulvinar ultricies, ante neque fermentum sem, ut volutpat sapien turpis ac lorem. Suspendisse blandit facilisis ex. Vivamus sit amet neque tellus. Donec non velit tristique, placerat libero sed, ultricies massa. Nullam venenatis aliquet nibh sit amet ultricies. Aliquam non turpis nibh. Vivamus volutpat nulla leo, at suscipit nibh pretium quis.
Comunicazione efficace

Tabella sinottica

Cras posuere libero non est tempus, sit amet interdum erat gravida. Aliquam sed porta ante, vel malesuada lectus. Cras non eleifend quam, sed vestibulum metus. Praesent in nisl iaculis nulla vulputate elementum. Nullam aliquet eros ac elit ullamcorper consequat.
Quisque enim sapien, sollicitudin nec vulputate sit amet, luctus nec massa. Ut lacinia diam nisl, quis efficitur leo aliquam ut. Vestibulum convallis quam at orci ultricies aliquet.

Tabella sinottica dei test effettuati sul Monitor di Sinistra - S/n 01XX
Test Parametro Valore Pass Note

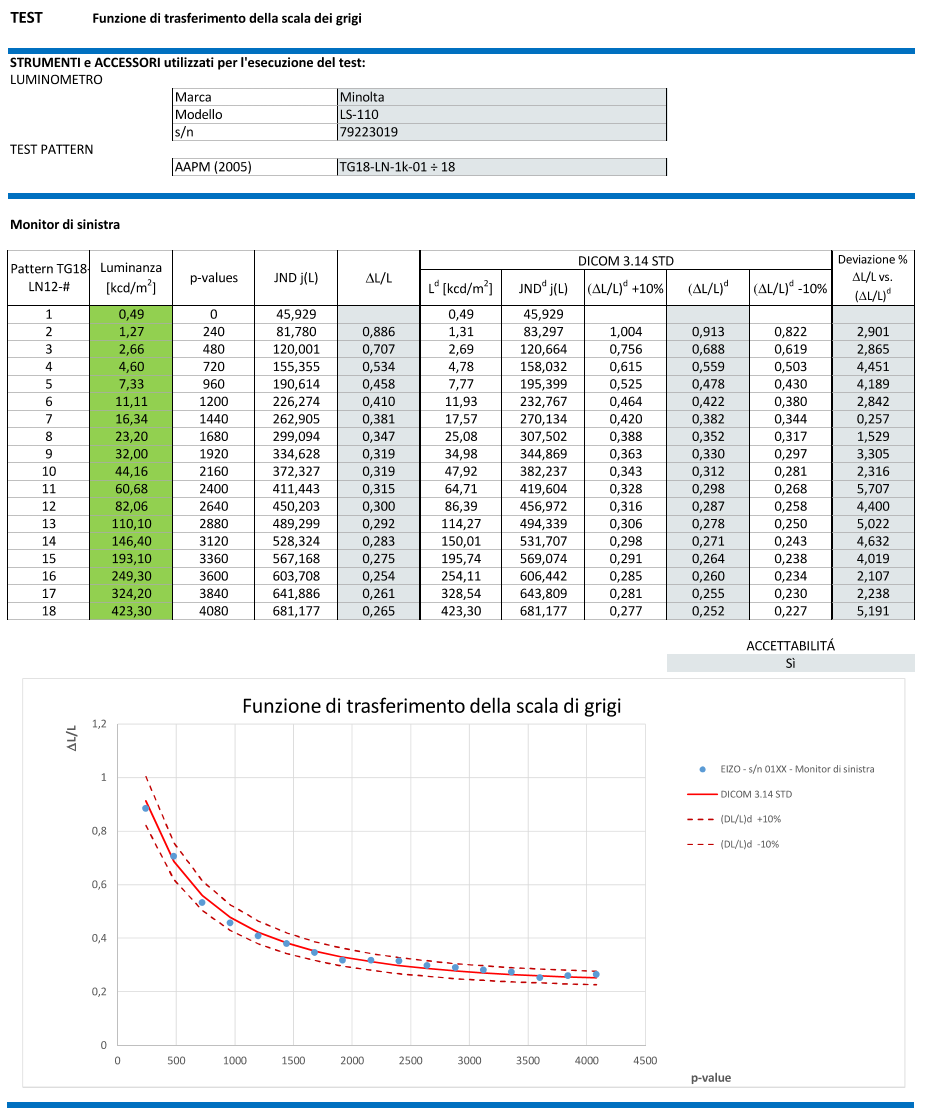

Funzione di trasferimento della scala dei grigi Deviazione rispetto allo standard DICOM 5,71 %
Intervallo di luminanza Rapporto (Luminanza Max/Luminanza Minima) 864
Luminanza Massima 423 kcd/m2

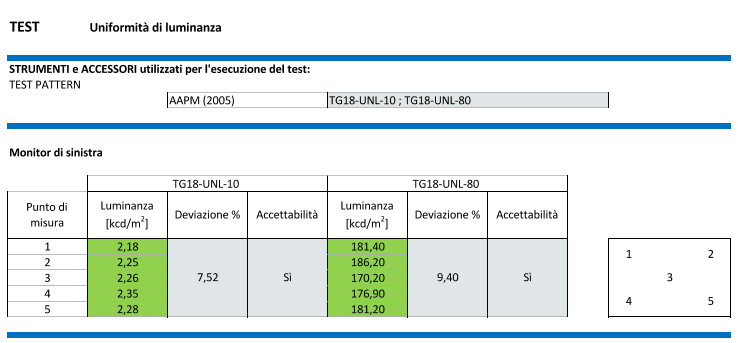

Uniformità di luminanza Massima deviazione % di luminanza (LMAX – LMIN)/Lcentro 9,40 %
Artefatti Target a basso contrasto visibili 4 su 4 quadranti

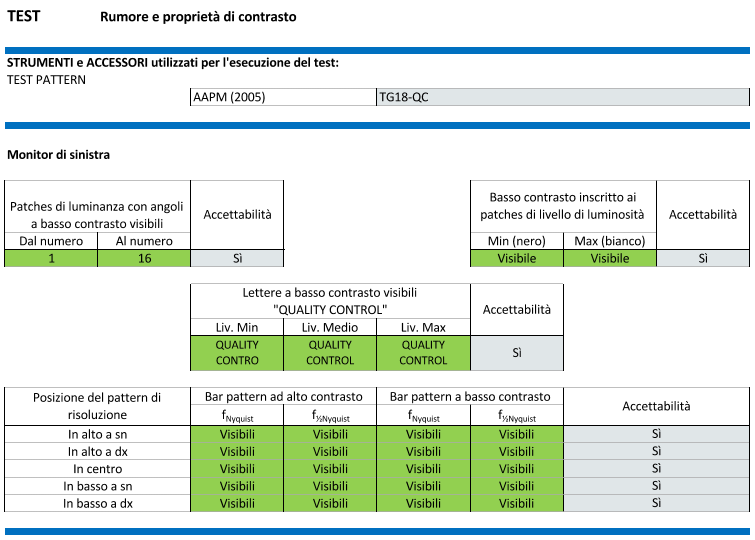

Rumore e proprietà di contrasto Numero dei patches di luminanza con dettagli a basso contrasto agli angoli visibili 16
Dettagli a basso contrasto inscritti nei patches di livelli di luminanza minimo e massimo entrambi visibili
Lettere a basso contrasto visibili - score più basso Quality contro
Linee di risoluzione TEST PATTERN TG18-QC Visibili

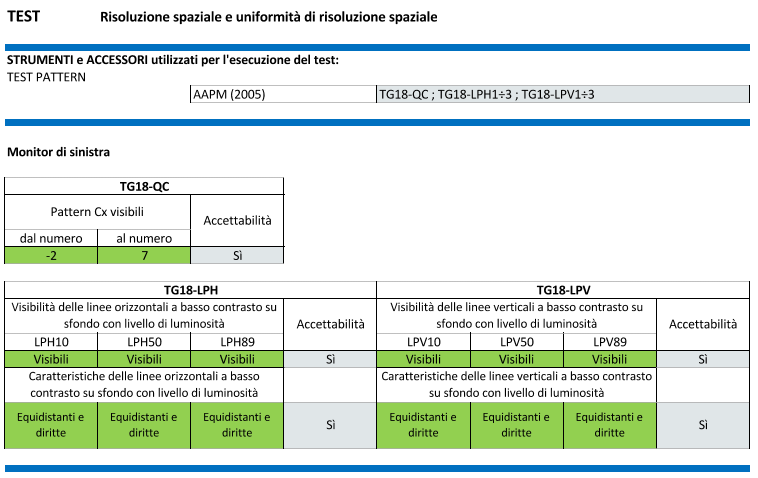

Risoluzione spaziale e uniformità di risoluzione spaziale Punteggio Target "Cx" Visibili Min.-2 ÷ Max.7
Linee di risoluzione TEST PATTERN TG18-LPH Visibili a tutti i livelli di luminosità
Caratteristiche delle linee di risoluzione visibili Equidistanti e diritte
Linee di risoluzione TEST PATTERN TG18-LPV Visibili a tutti i livelli di luminosità
Caratteristiche delle linee di risoluzione visibili Equidistanti e diritte
Tabella sinottica dei test effettuati sul Monitor di Destra - S/n 02XX
Test Parametro Valore Pass Note
Funzione di trasferimento della scala dei grigi Deviazione rispetto allo standard DICOM 3,74 %
Intervallo di luminanza Rapporto (Luminanza Max/Luminanza Minima) 873
Luminanza Massima 463 kcd/m2
Uniformità di luminanza Massima deviazione % di luminanza (LMAX – LMIN)/Lcentro 9,56 %
Artefatti Target a basso contrasto visibili 4 su 4 quadranti
Rumore e proprietà di contrasto Numero dei patches di luminanza con dettagli a basso contrasto agli angoli visibili
Dettagli a basso contrasto inscritti nei patches di livelli di luminanza minimo e massimo entrambi visibili
Lettere a basso contrasto visibili - score più basso Quality contro
Linee di risoluzione TEST PATTERN TG18-QC Visibili
Risoluzione spaziale e uniformità di risoluzione spaziale Punteggio Target "Cx" Visibili Min.-2 ÷ Max.7
Linee di risoluzione TEST PATTERN TG18-LPH Visibili a tutti i livelli di luminosità
Caratteristiche delle linee di risoluzione visibili Equidistanti e diritte
Linee di risoluzione TEST PATTERN TG18-LPV Visibili a tutti i livelli di luminosità
Caratteristiche delle linee di risoluzione visibili Equidistanti e diritte

Intervento correttivo

  • A Informare il personale tecnico che utilizza l’apparecchiatura
  • B Aspettare i risultati del prossimo test ma nel frattempo monitorare la qualità delle immagini cliniche prodotte
  • C Annotare il risultato del test per segnalarlo ai tecnici della manutenzione nel prossimo controllo di routine
  • D Aumentare la frequenza dei test di costanza
  • E Restringere l’utilizzo dell’apparecchio
  • F Richiedere una manutenzione
  • G Aggiungere l’apparecchio nella lista degli apparecchi da sostituire
Collaborazione con i responsabili

Giudizio sulla qualità tecnica

Vestibulum sagittis varius nulla, a feugiat ante bibendum eu. Ut rhoncus nibh in mauris vestibulum ultricies. Suspendisse quis convallis augue. Donec lobortis sed mi ut mattis. Quisque eu tristique est. Class aptent taciti sociosqu ad litora torquent per conubia nostra, per inceptos himenaeos.

Giudizio sulla qualità tecnica dell'apparecchiatura
Giudizio
Lo stato di funzionamento del monitor di sinistra - S/n01XX rientra nelle tolleranze.
Lo stato di funzionamento del monitor di destra - S/n02XX rientra nelle tolleranze.
